适用范围

　　FKN12A-12D压气式负荷开关，FKRN12A-12D系列压气式负荷开关-熔断器组合电器，适用于12KV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
　　FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。
　　FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

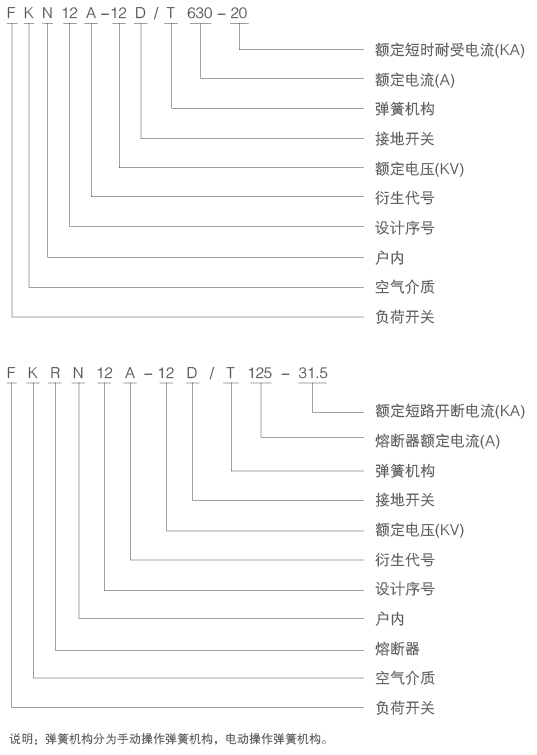

型号含义

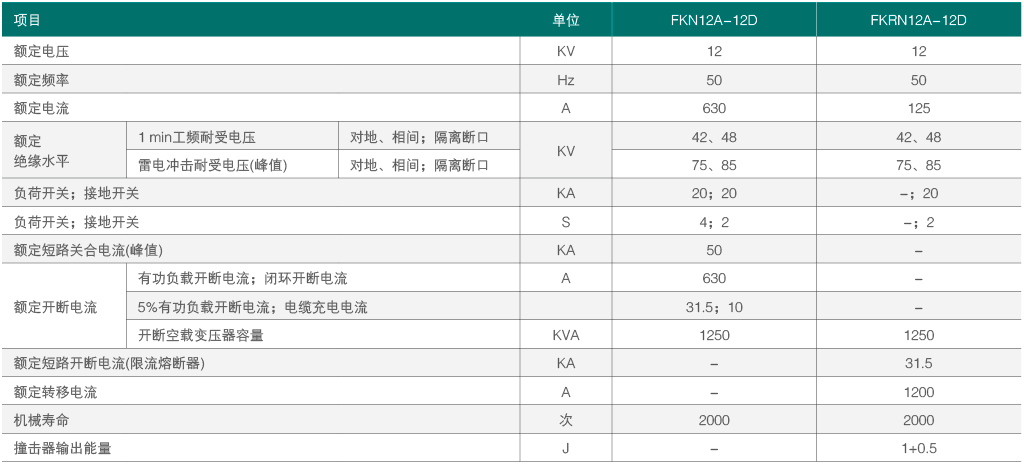

技术参数



结构特点

◆负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
◆断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
◆具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
◆具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
◆负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
◆具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。

产品描述

FKN12-12D/T630-20型压气式负荷开关一熔断器组合电器（以下简称FKN12-12D负荷开关）是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12D/T125-31.5型压气式负荷开关—熔断器组合电器是FN12-12D负荷开关与S□LAJ-12（XRNT□-10）高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流，负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

使用环境条件

◆周围空气温度：-25℃~+40℃；
◆海拨高度不超过1000m；
◆相对湿度日平均值不大于95%，月平均值不大于90%。
◆地震强度不超过8级；
◆无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
◆污秽等级：Ⅱ。

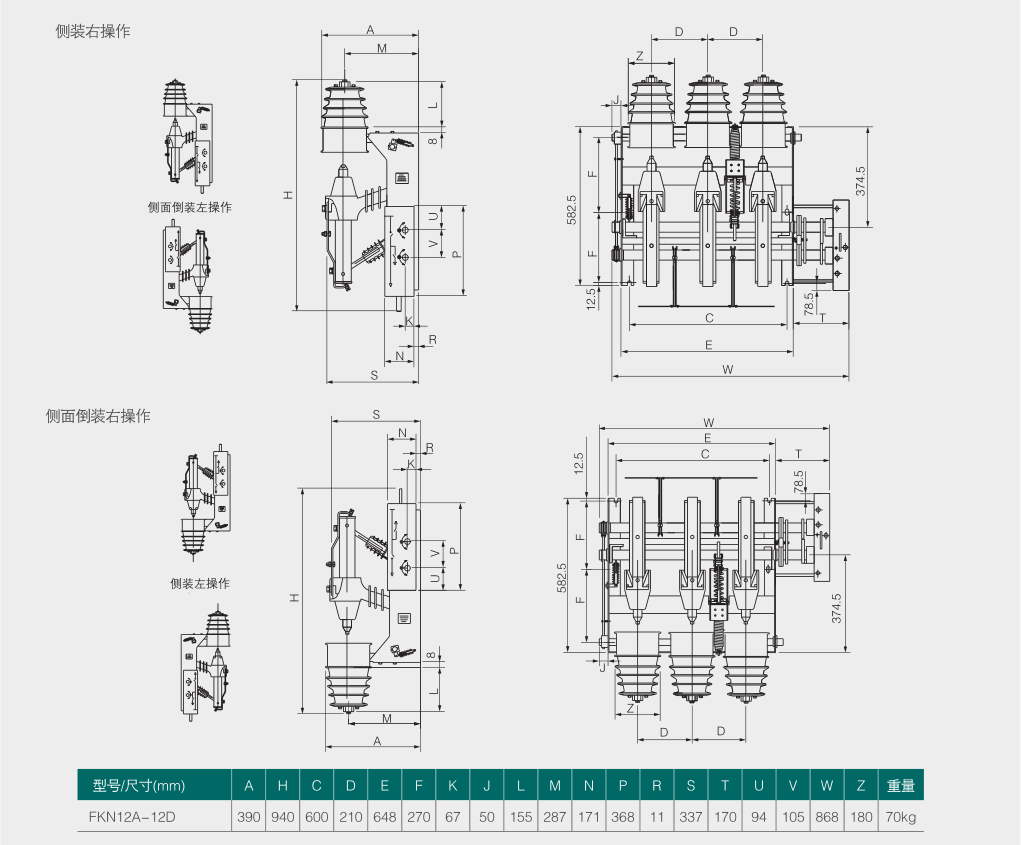

FKN12A-12D安装方式
