DFW-0.4低压电缆分支箱
- 联系我们
- 电话：0577-6268 0726
- 手机：133 9697 9678
- 邮箱：649205847@qq.com
- 网址：www.cnwzdq.com
产品描述
产品概述
DFW-0.4低压电缆分支箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。

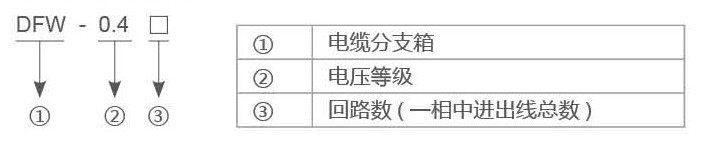

型号及其含义
使用条件
>海拔高度：2000m；>最大日温差：25K；
>最高环境温度：+45℃；>户内相对湿度：日平均值≤95%，月平均值≤90%；
>最低环境温度：-25℃；>最大风速35m/s；
>日照强度：0.1W/cm（风速：0.5m/s）；>荷载：同时有10mm覆冰和17.5m/s的风速。
安装条件
>设备按安装方式可分为地面安装式，悬挂安装式、柱上安装式，能适应多数使用场合的需求；
>设备箱体采用冷轧钢板或不锈钢板经精密加工、焊接而成，外形美观，箱体设计合理，充分考虑了户内外环境可能对设备产生的影响，实现了“三防一通”（即防雨雪、防腐、防止小飞虫进入、通风散热）的功能，箱内大部分安装部件也采用不锈钢材料制成，有很好的防腐性能，电缆进出线孔处配备了足量的电缆护套和电缆抱箍；
>设备一次电路方案齐全，用户可按需要灵活选用刀开关、刀熔开关、断路器等元器件作为进出线元件；
>分为室内型和室外型，分别安装于户内、外。
技术参数
|
1 |
额定电压 |
kV |
0.4 |
|
2 |
额定电流 |
A |
100 |
|
3 |
额定短时耐受电流 |
kV |
20/3 |
|
4 |
额定峰值耐受电流 |
kA |
50 |
|
5 |
直流耐压（15min） |
kV |
52 |
|
6 |
5min工频耐压 |
kV |
45 |
|
7 |
雷电冲击耐压 |
kV |
105 |
|
8 |
局部放电 |
PC/kV |
≤10/15 |
|
9 |
回路电阻 |
μΩ |
≤4 |
|
10 |
防护等级 |
IP33 |
|
|
11 |
使用环境温度 |
℃ |
-50~+60 |
|
12 |
适用电缆截面 |
mm2 |
25~400 |
安装运输与使用
根据客户要求可以提供安装及运输底框。安装及运输底框既防止了装置在运输过程中可能出现的变形问题，也方便用户的工程安装。本产品的安装及运输底框按数量可以做成1、2、3、4台拼装的形式，产品运抵现场后首先按照GBJ232检查开箱验收，无需拆除底框，按产品说明书图示尺寸打孔，然后将产品连同底框起吊就位，再放入膨胀螺栓调整好后拧紧，最后用随产品提供的母线连接板，将各柜体间的水平母线按设计系统图联结好，接好二次电缆，安装工作完毕。
如果不采用安装运输底框，用户可以按照常规将产品直接安装于水平槽钢基础上，槽钢的直线度不大于千分之一，全长直线度不大于5mm。
产品在安装完毕后，投入运行前需要进行如下名称的检查试验：
1.检查柜体面漆有无脱落，柜内是否干燥、清洁；
2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象；
3.主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确；
4.仪表指示与互感器的变化及极性是否正确；
5.母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠；
6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确；
7.电路的接点是否符合电器原理图要求
8.保护电路系统是否符合要求。
